产品参数

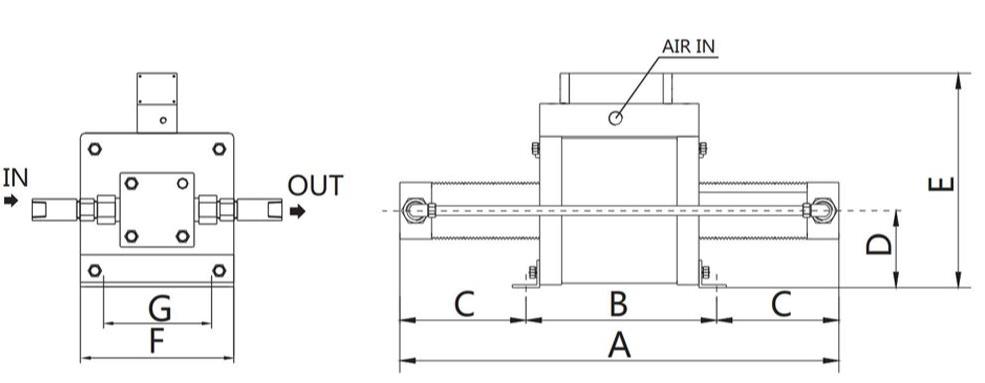

| 系列 | 型号 | 驱动气接口
（AIR IN） | A | B | C | D | E | F | G | 安装孔 | 冷却功能 | 重量/kg |
| 10GBD | 10GBD07 | PT3/4" | 860 | 350 | 255 | 140 | 390 | 270 | 150 | 4-φ16*32 | / | 32 |
| 10GBD15 | PT3/4" | 860 | 350 | 255 | 140 | 390 | 270 | 150 | 4-φ16*32 | / | 32 |
| 10GBD30 | PT3/4" | 860 | 350 | 255 | 140 | 390 | 270 | 150 | 4-φ16*32 | · | 29 |
| 10GBD60 | PT3/4" | 860 | 350 | 255 | 140 | 390 | 270 | 150 | 4-φ16*32 | · | 30 |
| 10GBD150 | PT3/4" | 860 | 350 | 255 | 140 | 390 | 270 | 150 | 4-φ16*32 | · | 30 |
| 系列 | 型号 | 增压比 | 高压活
塞直径(mm) | 最小气体入
口压力Pi(bar) | 最大允许
出口压力Po(bar) | 气体出口
压力计算公式Po= | 气体入口IN | 气体出口OUT | Max流量标准
升每分钟NL/Min） |
| 10GBD | 10GBD07 | 6:1 | 100 | 7 | 49.8 | 6Pa+Pi | NPT1/2" | NPT1/2" | 855@Pi=7 |
| 10GBD15 | 15:1 | 63 | 15 | 124.5 | 15Pa+Pi | NPT1/2" | NPT3/8" | 730@Pi=7 |
| 10GBD30 | 30:1 | 45 | 30 | 265 | 30Pa+Pi | NPT3/8" | NPT3/8" | 530@Pi=7 |
| 10GBD60 | 60:1 | 32 | 40 | 539 | 60Pa+Pi | NPT3/8" | NPT1/4" | 427@Pi=7 |
| 10GBD150 | 150:1 | 20 | 60 | 1245 | 150Pa+Pi | NPT1/4" | HF4 | 197@Pi=7 |
应用场景
| 10GBD系列气体增压泵适用于本身气源压力高，要求输出压力和流量高的场合 | 气体大流量的输送，充装 |
| 氢能源移动加氢装置的动力源 | 石油行业采油树或进口安全阀的气密性测试 |
主要特征
基于静态压力下，驱动气压7bar时，耗气量为3.0m³/min；
驱动压力1bar-8.3bar(14.5bar-120.35psi)，10GBD系列为双驱动活塞（φ250mm）；
介质温度不高于115℃（240℉），极低温度订货需注明；
高压端材料可定制17-4PH，15-5PH，440C，镍基合金，哈氏合金等材料来满足特殊介质要求；
关于介质：10GBD系列可以适用多种介质，订货编码如：10GBD30-CO₂（系列代码+增压比+增压介质）
关于接口：如需特殊介质接口需订货时说明。
