GB系列GB04-GB07气体增压泵

最大输出压力:49.8MPa,工作压力:42MPa;增压比:1:60;增压介质:气体;驱动介质:压缩空气;驱动进气口压力范围0.1-0.83MPa,(为了产品使用寿命考虑,建议驱动进气压力0.7MPa);基于0.7MPa驱动空气压力时最大耗气量:1m³/min;输入压力40bar情况下:流量是112NL/min;介质进出口接口尺寸:NPT1/4”。

GB系列GB04-GB07气体增压泵

功能特点 产品参数 安装尺寸图

  • GB系列气体增压泵是压缩空气单驱动单作用气体增压泵,具有安全性高,输出压力高,保压无能耗,部分产品带气体快速冷却装置的优点。

  • 气体驱动使介质在传输过程中不产生热,火花和火焰,增压安全;

  • 驱动气体无需润滑并增压i遏制完全隔离,保证介质清洁;

  • 输出压力最高可达830bar;适用于氧气,氮气,甲烷,二氧化碳等多种介质;

  • 产品可靠,易于维护,坚固,密封寿命长,可连续启停。

产品参数


型号驱动气接口
    (AIR IN)
ABCDEFGH安装孔冷却功能重量/kg
GB04G1/2"391218161.5942401721001804-φ12*22/15
GB07G1/2"46225819394240172100/4-φ12*22/14


型号增压比高压活
    塞直径(mm)
最小气体入
    口压力Pi(bar)
最大允许
    出口压力Po(bar)
气体出口
    压力计算公式Po=
气体入口IN气体出口OUTMax流量标准
    升每分钟NL/Min)
GB044.0:1801.233.24PaNPT1/2"NPT1/2"354@Pi=7
GB077.0:1633.458.17PaNPT3/8"NPT3/8"252@Pi=7


应用场景


GB系列气体增压泵适用于本身气源高,要求输出压力高,并且对流量要求较小的场合各种压力元器件的气密性试验
高压蓄能器的氮气充装潜水呼吸氧气瓶的充装
消防呼吸空气瓶的充装高压安全阀的校准
反应装置的充入反应介质特殊气体的回收再利用


主要特征


基于静态压力下,驱动气压7bar时,耗气量为1.0m³/min;

驱动压力1bar-8.3bar(14.5bar-120.35psi),GB系列为单驱动活塞(φ160mm);

介质温度不高于115℃(240℉),极低温度订货需注明;

高压端材料可定制17-4PH,15-5PH,440C,镍基合金,哈氏合金等材料来满足特殊介质要求;

GB系列标准产品为氮气增压,订货编码如:GB40(系列代码+增压比)

特殊产品说明:关于介质:

GB系列可以适用多种介质,订货编码如:GB30-O₂(系列代码+增压比+增压介质)

关于接口:如需特殊介质接口需订货时说明。

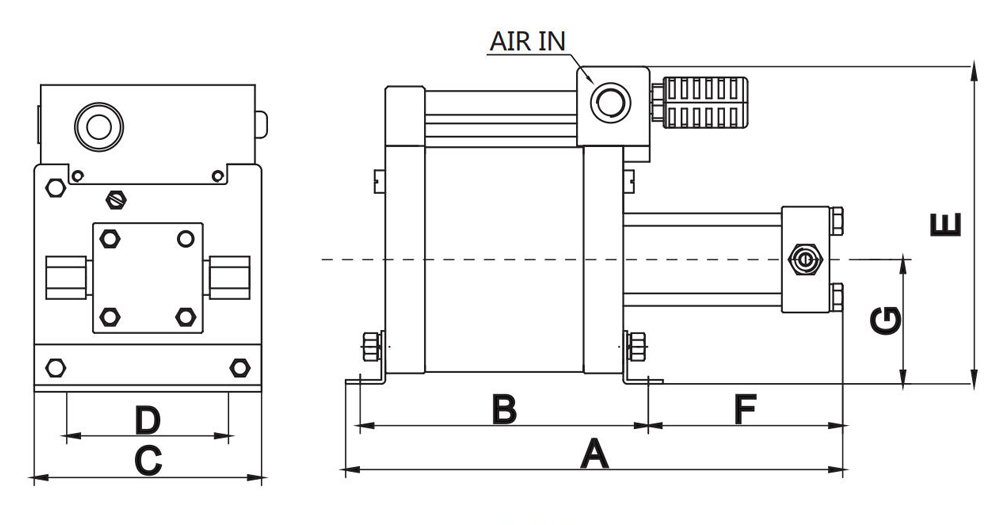

结构尺寸图



暂无评价

功能特点
  • GB系列气体增压泵是压缩空气单驱动单作用气体增压泵,具有安全性高,输出压力高,保压无能耗,部分产品带气体快速冷却装置的优点。

  • 气体驱动使介质在传输过程中不产生热,火花和火焰,增压安全;

  • 驱动气体无需润滑并增压i遏制完全隔离,保证介质清洁;

  • 输出压力最高可达830bar;适用于氧气,氮气,甲烷,二氧化碳等多种介质;

  • 产品可靠,易于维护,坚固,密封寿命长,可连续启停。
产品参数

产品参数


型号驱动气接口
    (AIR IN)
ABCDEFGH安装孔冷却功能重量/kg
GB04G1/2"391218161.5942401721001804-φ12*22/15
GB07G1/2"46225819394240172100/4-φ12*22/14


型号增压比高压活
    塞直径(mm)
最小气体入
    口压力Pi(bar)
最大允许
    出口压力Po(bar)
气体出口
    压力计算公式Po=
气体入口IN气体出口OUTMax流量标准
    升每分钟NL/Min)
GB044.0:1801.233.24PaNPT1/2"NPT1/2"354@Pi=7
GB077.0:1633.458.17PaNPT3/8"NPT3/8"252@Pi=7


应用场景


GB系列气体增压泵适用于本身气源高,要求输出压力高,并且对流量要求较小的场合各种压力元器件的气密性试验
高压蓄能器的氮气充装潜水呼吸氧气瓶的充装
消防呼吸空气瓶的充装高压安全阀的校准
反应装置的充入反应介质特殊气体的回收再利用


主要特征


基于静态压力下,驱动气压7bar时,耗气量为1.0m³/min;

驱动压力1bar-8.3bar(14.5bar-120.35psi),GB系列为单驱动活塞(φ160mm);

介质温度不高于115℃(240℉),极低温度订货需注明;

高压端材料可定制17-4PH,15-5PH,440C,镍基合金,哈氏合金等材料来满足特殊介质要求;

GB系列标准产品为氮气增压,订货编码如:GB40(系列代码+增压比)

特殊产品说明:关于介质:

GB系列可以适用多种介质,订货编码如:GB30-O₂(系列代码+增压比+增压介质)

关于接口:如需特殊介质接口需订货时说明。


安装尺寸图

结构尺寸图
