产品参数

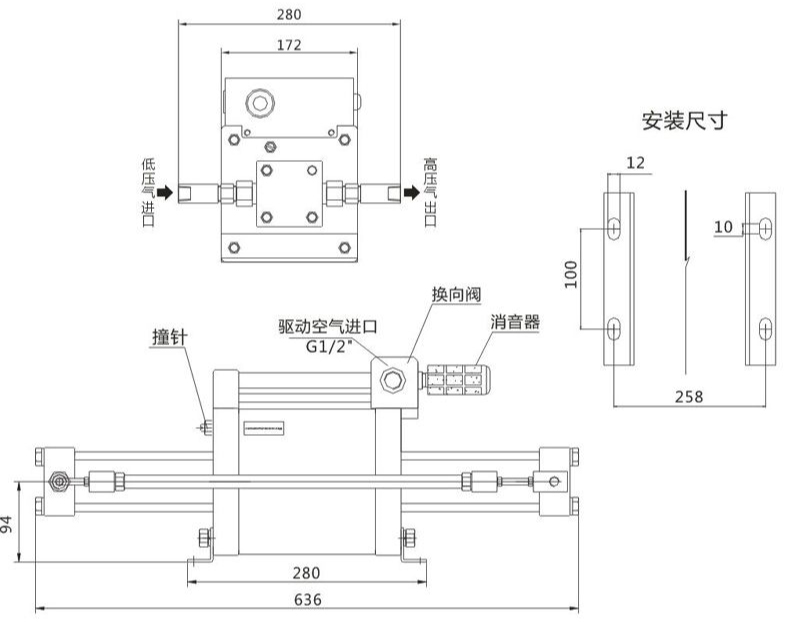

| 型号 | 驱动气接口
（AIR IN） | A | B | C | D | E | F | G | H | 安装孔 | 冷却功能 | 重量/kg |
| GBD07 | G1/2" | 636 | 258 | 189 | 94 | 240 | 330 | 172 | 100 | 4-φ12*22 | / | 23 |
| GBD10 | G1/2" | 636 | 258 | 189 | 94 | 240 | 330 | 172 | 100 | 4-φ12*22 | / | 18 |
| GBD15 | G1/2" | 636 | 258 | 189 | 94 | 240 | 330 | 172 | 100 | 4-φ12*22 | / | 21 |
| 型号 | 增压比 | 高压活
塞直径(mm) | 最小气体入
口压力Pi(bar) | 最大允许
出口压力Po(bar) | 气体出口
压力计算公式Po= | 气体入口IN | 气体出口OUT | Max流量标准
升每分钟NL/Min） |
| GBD07 | 7:1 | 63 | 3.4 | 66.4 | 7Pa+Pi | NPT3/8" | NPT3/8" | 392@Pi=7 |
| GBD10 | 10:1 | 50 | 6.5 | 83 | 10Pa+Pi | NPT3/8" | NPT3/8" | 352@Pi=7 |
| GBD15 | 15:1 | 40 | 8.1 | 124.5 | 15Pa+Pi | NPT3/8" | NPT3/8" | 289@Pi=7 |
应用场景
| GBD系列气体增压泵适用于本身气源压力高，要求高压输出和大流量的场合 | 各种压力元器件的气密性试验 |
| 特种气体的充装 | 潜水呼吸氧气瓶的充装 |
| 同轴电缆的高压氮气发泡 | 高压大口径安全阀的校准 |
| 反应装置的充入反应介质 |
|
主要特征
基于静态压力下，驱动气压7bar时，耗气量为1.0m³/min；
驱动压力1bar-8.3bar(14.5bar-120.35psi)，GB系列为单驱动活塞（φ160mm）；
介质温度不高于115℃（240℉），极低温度订货需注明；
高压端材料可定制17-4PH，15-5PH，440C，镍基合金，哈氏合金等材料来满足特殊介质要求；
特殊产品说明：关于介质
GBD系列标准产品为氮气增压，订货编码如：GBD30-CO₂（系列代码+增压比+增压介质）
关于接口：如需特殊介质接口需订货时说明。
