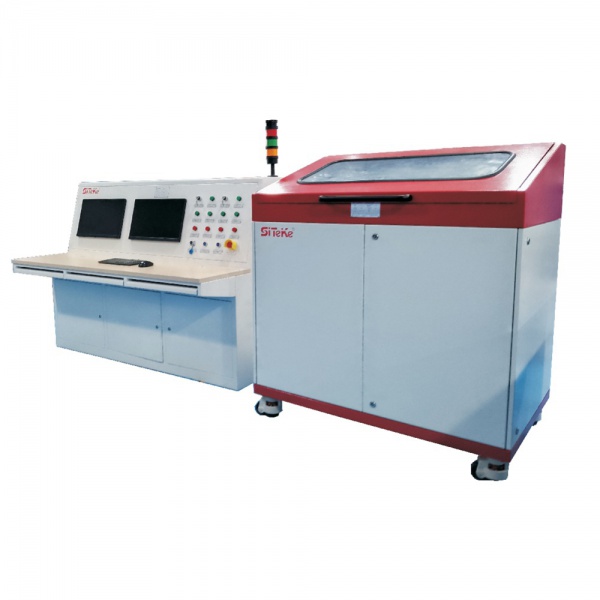

PR2阀门测试设备

设备应用设备主要应用于API6A闸阀的PR2产品性能试验。设备可实现闸阀在高低温环境下的水压、气密性、扭矩测试等试验。设备组成水压增压装置、气密封试验装置、阀[ ]扭矩测试系统、高低温箱、阀门夹持工装和电气控制系统；技术参数1、水压增压装置测试介质：清水最高工作压力：25, 375psi压力测量精度：0.25% F. S压力控制精度：1% F . S2、气密封试验装置测试介质：氮气低压测试压力

功能特点产品参数

设备应用

设备主要应用于API6A闸阀的PR2产品性能试验。设备可实现闸阀在高低温环境下的水压、气密性、扭矩测试等试验。

设备组成

水压增压装置、气密封试验装置、阀门扭矩测试系统、高低温箱、阀门夹持工装和电气控制系统；

技术参数

1、水压增压装置

测试介质：清水

最高工作压力：25, 375psi

压力测量精度：±0.25% F.S

压力控制精度：±1% F.S

2、气密封试验装置

测试介质：氮气

低压测试压力范围：0 - 580psi

高压测试压力范围：580 -21750psi

压力测量精度：±0.25% F.S

压力控制精度：±1% F.S

3、阀门扭矩测试系统

测试介质：瓶装氮气和清水

最高工作压力：25,375psi

压力测量精度：±0.25%F.S

压力控制精度：±1%F.S

扭矩传感器量程：50-500Nm

4、阀门夹持工装

工作温度：-46℃至121℃

有效升降行程：250mm

有效移动行程：640mm

有效顶升载荷：1Ton

待测阀门规格： 1-13/16至4-1/16

阀门操作杆的中心高度：900mm

5、电气控制系统：PLC控制、液晶显示器

6、控制方式：手动控制/自动控制

暂无评价

上一个 : 化学注入设备下一个 : 多井安全控制系统

功能特点

设备应用

设备主要应用于API6A闸阀的PR2产品性能试验。设备可实现闸阀在高低温环境下的水压、气密性、扭矩测试等试验。

设备组成

水压增压装置、气密封试验装置、阀门扭矩测试系统、高低温箱、阀门夹持工装和电气控制系统；

产品参数

技术参数

1、水压增压装置

测试介质：清水

最高工作压力：25, 375psi

压力测量精度：±0.25% F.S

压力控制精度：±1% F.S

2、气密封试验装置

测试介质：氮气

低压测试压力范围：0 - 580psi

高压测试压力范围：580 -21750psi

压力测量精度：±0.25% F.S

压力控制精度：±1% F.S

3、阀门扭矩测试系统

测试介质：瓶装氮气和清水

最高工作压力：25,375psi

压力测量精度：±0.25%F.S

压力控制精度：±1%F.S

扭矩传感器量程：50-500Nm

4、阀门夹持工装

工作温度：-46℃至121℃

有效升降行程：250mm

有效移动行程：640mm

有效顶升载荷：1Ton

待测阀门规格： 1-13/16至4-1/16

阀门操作杆的中心高度：900mm

5、电气控制系统：PLC控制、液晶显示器

6、控制方式：手动控制/自动控制
