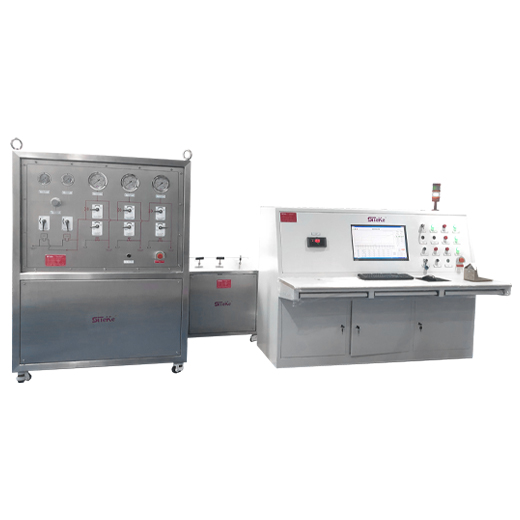

井下封隔器测试系统

设备描述该试验装置根据《API 11D1-2015封隔器和桥塞》的测试要求进行设计制造，可在模拟井下温度、压力和轴向载荷的工况下，对封隔器的各项性能进行测试，系统可满足V6~V0的测试要求。系统组成设备由水/油增压系统、气体增压系统、力加载系统、试验井筒、加温系统、气液泄露检测系统及附属部件组成。功能特点1、可在设计温度、压力和轴向载荷的工况下，对封隔器的各项性能进行测试。2、可完成不同类型、不

功能特点技术参数

设备描述

该试验装置根据《API 11D1-2015封隔器和桥塞》的测试要求进行设计制造，可在模拟井下温度、压力和轴向载荷的工况下，对封隔器的各项性能进行测试，系统可满足V6~V0的测试要求。

系统组成

设备由水/油增压系统、气体增压系统、力加载系统、试验井筒、加温系统、气液泄露检测系统及附属部件组成。

功能特点

1、可在设计温度、压力和轴向载荷的工况下，对封隔器的各项性能进行测试。

2、可完成不同类型、不同规格封隔器或桥塞产品的坐封、上压差、下压差、解封力及压力测试泄露等项目的检验检测过程。

3、检测系统性能先进，具备自动检测、控制、显示操作、安全报警、数据分析、记录报表等功能。

技术参数

适用工件： 9-5/8"，7-5/8",7", 5-1/2", 5" 封隔器

测试介质：氮气、清水、耐高温油

压力等级： 70MPa，105MPa，155MPa

压力控制精度：≤ 1%F.S

模拟温度：220-370℃(可调)

轴向载荷：1300KN (可调)

油缸行程：0~1200mm (可调)

载荷传感器量程：0~2000KN ±0.2%F.S

扭矩调整范围：1-15KN.m±0.2%F.S

扭矩传感器量程：20KN.m±0.2%F.S

井筒长度：5.5米(可调)

参考标准

API 11D1 封隔器和桥塞；
