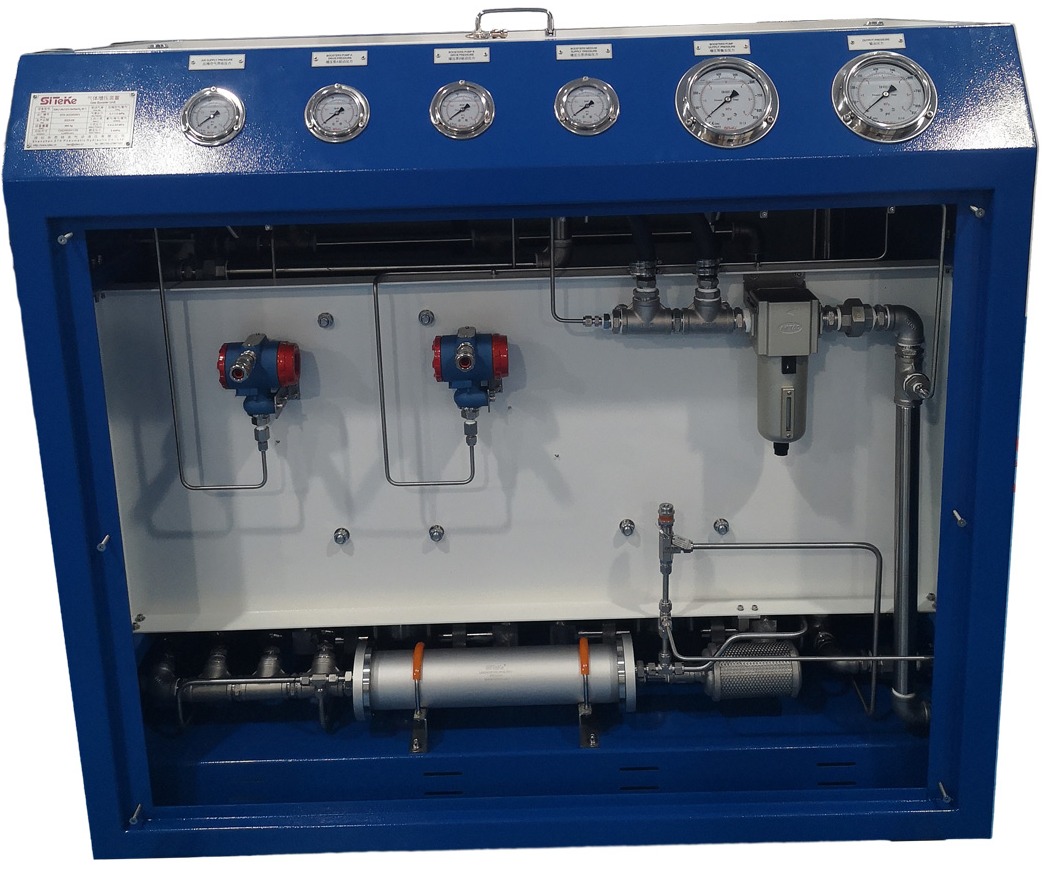

1) 设备名称：气体增压装置;
2) 设备型号：GBU-34/125-He/Ne/N2-M-1;
3) 外形尺寸：箱体外形尺寸，长1300*宽650*高1150mm;
4) 工作温度：-20℃～+60℃；
5) 工作湿度：5%～90%(无凝结状态);
6) 控制方式：本地手动;
7) 驱动介质：压缩空AIR气;
8) 驱动压力：0.75～1MPa(109～145PSI);
9) 驱动流量：Max.4m³/min；
10) 增压介质：60% (He+Ne) + 40% N2混合气体;
11) 介质压力：0.4MPa～0.43MPa (58～62PSI);
12) 输出压力：≥3.4MPa (493PSI);
13) 输出流量：≥7Nm³/h ;
14) 输出回路：1路;
15) 冷却方式：风冷(单独排气冷却器);
16) 气体增压泵：增压比 1:6 输入压力 0.34～4.98MPa，输出压力Max.4.98MPa,
输出流量 Max.855NL/min@Pi0.7MPa;
17) 输出卸压阀：范围2.06～4.82MPa(300～700PSI),出厂设定3.8MPa(551PSI);
18) 压缩空气供给压力表：表径63mm,量程0～1.6MPa/psi，精度1.6%F.S；
19) 增压泵驱动压力表：表径63mm,量程0～1.6MPa/psi，精度1.6%F.S；
20) 增压泵供给压力表：表径100mm,量程0～1.6MPa/psi，精度1.6%F.S；
21) 增压泵输出压力表：表径100mm,量程0～6MPa/psi，精度1.0%F.S；
22) 输出压力表：表径100mm,量程0～6MPa/psi，精度1.0%F.S；
23) 压缩空气接口：Rc1”;
24) 介质供给接口：1/2”FNPT;
25) 气体输出接口：3/8”FNPT;
26) 卸压排放接口：1/2”FNPT;
