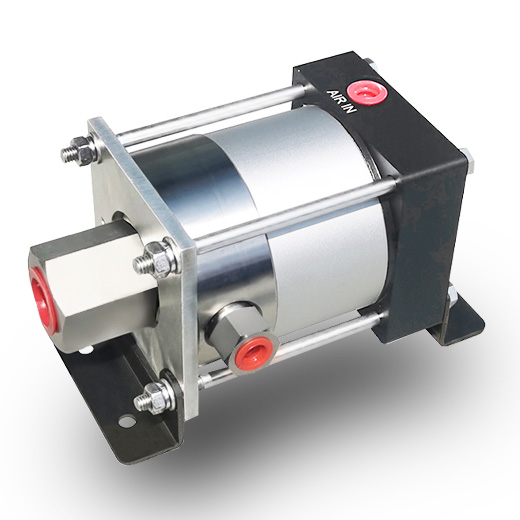

MS系列微型气液增压泵

最大输出压力： 37.35MPa 增压比： 1：45 增压介质： CO₂驱动介质：压缩空气驱动进气口压力范围： 0.1-0.83MPa，（为了产品使用寿命考虑，建议驱动进气压力0.7MPa）基于0.7MPa驱动空气压力时最大耗气量：0.6m³/min 介质进口接口尺寸：PT/3/8”介质出口接口尺寸：PT3/8”

功能特点产品参数安装尺寸图

MS系列气体增压泵是压缩空气单驱动单作用气体增压泵，特点是体积小，流量小，耗能低，输出压力高；
输出压力最高可达15601bar；
零件及密封件数量少，维修简单，降低了维修成本；
携带方便，净重最高仅4.5kg，非常适合野外及海洋作业；
适用于液压油，纯水，蒸馏水，负离子水，化学溶剂，软性化学制品和液态二氧化碳等大部分液体；
多种气体驱动：压缩空气，气化液氮，天热气等大部分气体，都可以作为驱动源，提供了一套独立的外部动力装置。

产品参数

型号	驱动气接口（AIR IN）	A	B	C	D	E	F	G	安装孔	重量/kg
MS05	PT1/4"	187.5	140.5	55	95.5	80	42	124.5	4-φ7*12	4.5
MS07	PT1/4"	184.5	140.5	55	95.5	80	42	124.5	4-φ7*12	4.5
MS12	PT1/4"	184.5	140.5	55	95.5	80	42	124.5	4-φ7*12	4.5
MS21	PT1/4"	176.5	140.5	55	95.5	80	42	120.5	4-φ7*12	3.2
MS36	PT1/4"	176.5	140.5	55	95.5	80	42	120.5	4-φ7*12	3.2
MS71	PT1/4"	176.5	140.5	55	95.5	80	42	120.5	4-φ7*12	3.2
MS110	PT1/4"	176.5	140.5	55	95.5	80	42	120.5	4-φ7*12	3.2
MS188	PT1/4"	176.5	140.5	55	95.5	80	42	124.5	4-φ7*12	3.2

型号	活塞/ 杆直径∅(mm)	每冲流量(mL)	液体进口IN	液体出口OUT	最大输出bar@驱动8.3bar	输出液体压力（bar)1bar=0.1MPa=1.019kg/cm²
						0	25	50	75	100	150	175	200	250	300	350	400	600	800	1000
						流量升/分钟（L/min）
MS05	30	13.6	NPT1"	NPT1/2"	41.5	8.3	7.16
MS07	25	9.8	NPT3/4"	NPT1/2"	58.1	7.5	5.89	3.03
MS12	20	5.9	NPT3/4"	NPT1/2"	99.6	4.27	4.0	3.47	2.84	1.64
MS21	14	3.3	NPT3/8"	NPT1/4"	174.3	2.74	2.56	2.44	2.2	1.97	1.64	1.19	0.06
MS36	10	2.0	NPT3/8"	NPT1/4"	298.8	1.64	1.59	1.53	1.47	1.40	1.34	1.27	1.19	0.93	0.81
MS71	8	1.0	NPT3/8"	NPT1/4"	589.3	0.84	0.83	0.81	0.79	0.79	0.77	0.75	0.73	0.71	0.63	0.47	0.39
MS110	6	0.6	NPT3/8"	NPT1/4"	913	0.56	0.55	0.55	0.55	0.54	0.53	0.53	0.52	0.51	0.48	0.45	0.42	0.28
MS188	5	0.4	NPT3/8"	HF4	1560.4	0.33	0.33	0.32	0.32	0.32	0.32	0.32	0.32	0.31	0.3	0.29	0.28	0.25	0.20	0.10

应用场景

MS系列气液增压泵适用于需保持压力，补充压力，低频率动可移动的场合						小容积的水压测试，爆破试验-包含但不限于阀门，压力容器，压力开关，软管，防喷器等受压元器件
压力表和传感器的校准						液压夹具的动力源
井口设备的动力源和控制源						各种移动便携设备动力源

主要特征

基于静态压力下，驱动气压7bar时，耗气量为0.6m³/min；

驱动压力1bar-8.3bar(14.5bar-120.35psi)，MS系列为双驱动活塞（φ75mm）；

高压部分均由不锈钢制造，气动部分由铝合金制造；

MS系列可以适用液态二氧化碳，订货编码如：MS21-CO₂（系列代码+增压比+增压介质）

结构尺寸图
