产品参数
| 型号 | 驱动气接口
（AIR IN） | A | B | C | D | E | F | G | H | 安装孔 | 重量/kg |
| BH40 | PT3/4" | 570 | 504 | 248 | 230 | 234 | 261.5 | 100 | 100 | 4-φ12*22 | 25 |
| BH60 | PT3/4" | 270 | 504 | 248 | 230 | 234 | 261.5 | 100 | 100 | 4-φ12*22 | 25 |
| BH100 | PT3/4" | 270 | 504 | 248 | 230 | 234 | 261.5 | 100 | 100 | 4-φ12*22 | 25 |
| 型号 | 活塞/
杆直径∅(mm) | 每冲程流量(mL) | 液体进口IN | 液体出口OUT | 最大输出bar@驱动8.3bar | 输出液体压力（bar)1bar=0.1MPa=1.019kg/cm² |
| 0 | 50 | 100 | 200 | 300 | 400 | 500 | 600 | 700 | 800 |
| 流量 升/分钟（L/min） |
| BH40 | 25 | 53.96 | PT-1/4" | PT3/8" | 332 | 34.2 | 20.9 | 12.6 | 1.40 |
|
|
|
|
|
|
| BH60 | 20 | 34.54 | PT-1/4" | PT3/8" | 531.2 | 18.6 | 14.1 | 10.9 | 6.2 | 2.7 |
|
|
|
|
|
| BH100 | 16 | 22.1 | PT-1/4" | PT3/8" | 830 | 10.5 | 8.9 | 7.7 | 5.7 | 4.2 | 2.9 | 1.8 | 0.9 | 0 |
|
应用场景

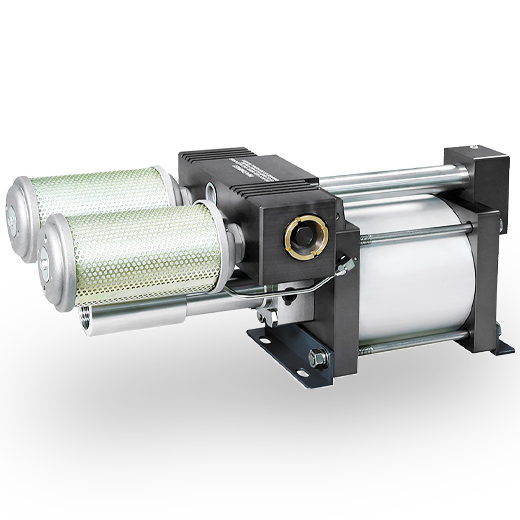

| BH系列气液增压泵适用于流量大输出并能维持压力和补充压力的场合 | 井口设备的动力源和控制源 |
| 色谱柱的液压装置的动力源 | 汽车制动系统测试，喷油嘴测试 |
| 气动液压站的动力源 |
|
主要特征
基于静态压力下，驱动气压7bar时，耗气量为1.0m³/min；
驱动压力1bar-8.3bar(14.5bar-120.35psi)，BH系列为单驱动活塞（φ160mm）；
高压端均由不锈钢制造，驱动部分由铝合金制造；
关于介质：2BH系列可以适用水，液压油，有机溶液，但是介质的过滤精度要求更高，建议过滤精度至少7μm
订货编码如：BH40（系列代码+增压比）
