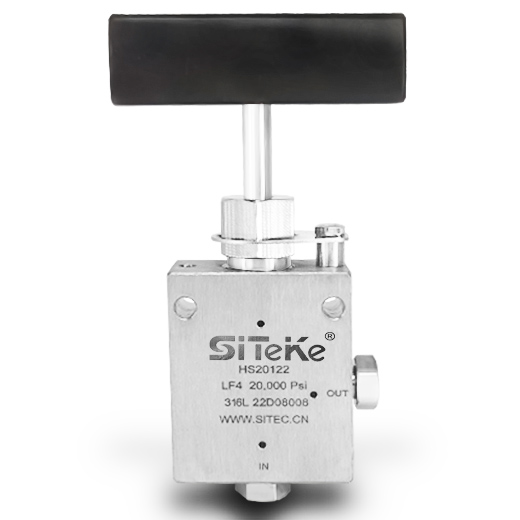

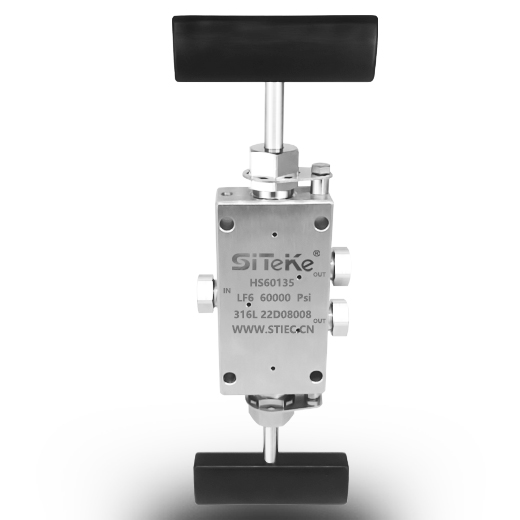

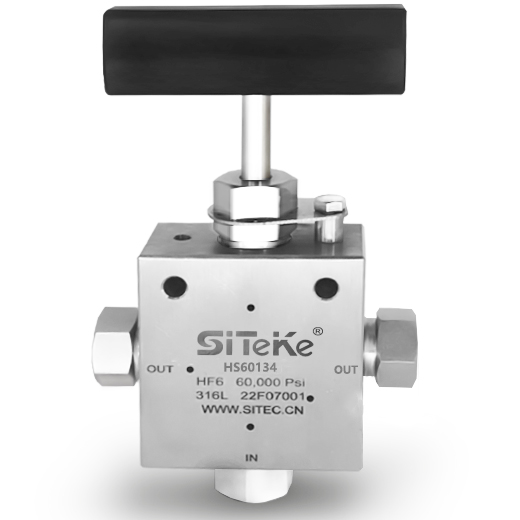

手控针阀

工作压力高:可用于60,000Psi,成熟的开发和设计,高精度,良好配合可适用于任何恶劣的条件和高压力状态适用范围广:工作介质可为液压油、水及大部分化学腐蚀性液体。STK产品特殊的结构及材质可以满足各种行业用户的要求,并且我们专业的设计团队可以根据您的使用,设计出最符合您使用的产品可靠性好:所有产品都是由冷加工奥氏体不锈钢316或更适合材料制成,可以满足特殊的应用要求交货期及时:标准化的生产流程,保证常规产品长期有库存,可第一时间将产品提供给用户降低成本:超高压阀门符合欧洲机械标准(89/392/EEC),与国外标准产品有较高的互换性;完善的管理制度保证我们能及时提供各个产品的配件及维修包可追溯性:STK超高压阀门所有的承压零件都有特殊的标示,这些零件都是可追溯至原材料

手控针阀

功能特点 产品参数 安装尺寸图

  • 根据人体工程学设计的手柄,操作方便舒适
  • 独特的分体式阀杆设计,解决了一体式同心度问题
  • 优质合金双螺纹设计,减小了旋钮的阻力
  • 可靠地防转固定
  • 面板或支架安装
  • 特殊的双螺纹啮合设计,使操作更加轻便
  • PTFE填料低摩擦,使用寿命长
  • 冷加工的奥氏体不锈钢316材质的阀体,使阀体更加耐腐蚀、耐磨损
  • 圆锥面金属密封,无论介质是气体还是液体都能完全密封
  • 泄压孔、连接方式都符合高压螺纹连接国际标准
  • 阀门使用不锈钢螺母、螺套


产品参数




工作压力通管外径通径直通针阀直角针阀三通三通三通两控阀可更换阀座
(二进一出)(一进二出)
PressureTube-ØOrifice2-Way Staraight2-Way Angel3-Way 2 on pressure3-Way 1  on pressure3-Way ,2-Stem Manfoldon pressure2-Way Angel/Replaceableseat

20Kpsi1/4”2.8mmHS20121HS20122H20123HS20124HS20125HS20126

3/8”4.5mmHS20131HS20132HS20133HS20134HS20135HS20136

9/16”7.8mmHS20141HS20142HS20143HS20144HS20145HS20146

3/4”11.1mmHS20161HS20162HS20163HS20164HS20165HS20166

1”14.3mmHS20181HS20182HS20183HS20184HS20185HS20186

30Kpsi1/4”2.4mmHS30121HS30122HS30123HS30124HS30125HS30126

3/8”3.2mmHS30131HS30312HS30133HS30134HS30135HS30136

9/16”3.2mmHS30141HS30142HS30143HS30144HS30145HS30146

60Kpsi1/4”2mmHS60121HS60122HS60123HS60124HS60125HS60126

3/8”2mmHS60131HS60132HS60133HS60134HS60135HS60136

9/16”3mmHS60141HS60142HS60143HS60144HS60145HS60146


选型说明


HS6112—  T
控制类型工作压力通用代码连接管外径阀门形式链接类型阀门类别
HS 手控针阀20  20000psi11  1/8"O.D.1 直通无 标准链接H 高温阀

30  30000psi12  1/4"O.D.2 直角T  NPTL 低温阀

60  60000psi13  3/8"O.D.3 三通(一进二出)R  G.BSPPH₂氢气



4  9/16"O.D.4 三通(一进二出)C  Rc、RT、ZG



6  3/4"O.D.5 三通两控阀




8  1"O.D.6 可更换阀座


主要特征


所有针阀记录了序列号的可靠性,提供所有保压部件的完整可追溯性。

阀针与阀杆为非旋转设计。因此增加了阀门的寿命和可靠性。承压部件由优质耐腐蚀不锈钢制成。

STK针阀提供了最大限度的安全性和可靠性,即使在不利的操作条件下,阀门可以安装在任何方向,可以有效密封气体和液体介质。


结构尺寸图



面板安装




1.拆下螺钉,轻击拆卸手柄⑨与防转⑤。


2.阀门现在可以直接通过紧固螺纹⑥或通过安装孔③安装。 安装位置可自由选择。 最大面板厚度为5 mm


3. 手柄重新连接到阀杆上,并用螺拧紧




暂无评价

功能特点

  • 根据人体工程学设计的手柄,操作方便舒适
  • 独特的分体式阀杆设计,解决了一体式同心度问题
  • 优质合金双螺纹设计,减小了旋钮的阻力
  • 可靠地防转固定
  • 面板或支架安装
  • 特殊的双螺纹啮合设计,使操作更加轻便
  • PTFE填料低摩擦,使用寿命长
  • 冷加工的奥氏体不锈钢316材质的阀体,使阀体更加耐腐蚀、耐磨损
  • 圆锥面金属密封,无论介质是气体还是液体都能完全密封
  • 泄压孔、连接方式都符合高压螺纹连接国际标准
  • 阀门使用不锈钢螺母、螺套


产品参数

产品参数




工作压力通管外径通径直通针阀直角针阀三通三通三通两控阀可更换阀座
(二进一出)(一进二出)
PressureTube-ØOrifice2-Way Staraight2-Way Angel3-Way 2 on pressure3-Way 1  on pressure3-Way ,2-Stem Manfoldon pressure2-Way Angel/Replaceableseat

20Kpsi1/4”2.8mmHS20121HS20122H20123HS20124HS20125HS20126

3/8”4.5mmHS20131HS20132HS20133HS20134HS20135HS20136

9/16”7.8mmHS20141HS20142HS20143HS20144HS20145HS20146

3/4”11.1mmHS20161HS20162HS20163HS20164HS20165HS20166

1”14.3mmHS20181HS20182HS20183HS20184HS20185HS20186

30Kpsi1/4”2.4mmHS30121HS30122HS30123HS30124HS30125HS30126

3/8”3.2mmHS30131HS30312HS30133HS30134HS30135HS30136

9/16”3.2mmHS30141HS30142HS30143HS30144HS30145HS30146

60Kpsi1/4”2mmHS60121HS60122HS60123HS60124HS60125HS60126

3/8”2mmHS60131HS60132HS60133HS60134HS60135HS60136

9/16”3mmHS60141HS60142HS60143HS60144HS60145HS60146


选型说明


HS6112—  T
控制类型工作压力通用代码连接管外径阀门形式链接类型阀门类别
HS 手控针阀20  20000psi11  1/8"O.D.1 直通无 标准链接H 高温阀

30  30000psi12  1/4"O.D.2 直角T  NPTL 低温阀

60  60000psi13  3/8"O.D.3 三通(一进二出)R  G.BSPPH₂氢气



4  9/16"O.D.4 三通(一进二出)C  Rc、RT、ZG



6  3/4"O.D.5 三通两控阀




8  1"O.D.6 可更换阀座


主要特征


所有针阀记录了序列号的可靠性,提供所有保压部件的完整可追溯性。

阀针与阀杆为非旋转设计。因此增加了阀门的寿命和可靠性。承压部件由优质耐腐蚀不锈钢制成。

STK针阀提供了最大限度的安全性和可靠性,即使在不利的操作条件下,阀门可以安装在任何方向,可以有效密封气体和液体介质。


安装尺寸图

结构尺寸图



面板安装




1.拆下螺钉,轻击拆卸手柄⑨与防转⑤。


2.阀门现在可以直接通过紧固螺纹⑥或通过安装孔③安装。 安装位置可自由选择。 最大面板厚度为5 mm


3. 手柄重新连接到阀杆上,并用螺拧紧




手控针阀
工作压力高:可用于60,000Psi,成熟的开发和设计,高精度,良好配合可适用于任何恶劣的条件和高压力状态适用范围广:工作介质可为液压油、水及大部分化学腐蚀性液体。STK产品特殊的结构及材质可以满足各种行业用户的要求,并且我们专业的设计团队可以根据您的使用,设计出最符合您使用的产品可靠性好:所有产品都是由冷加工奥氏体不锈钢316或更适合材料制成,可以满足特殊的应用要求交货期及时:标准化的生产流程,保证常规产品长期有库存,可第一时间将产品提供给用户降低成本:超高压阀门符合欧洲机械标准(89/392/EEC),与国外标准产品有较高的互换性;完善的管理制度保证我们能及时提供各个产品的配件及维修包可追溯性:STK超高压阀门所有的承压零件都有特殊的标示,这些零件都是可追溯至原材料
