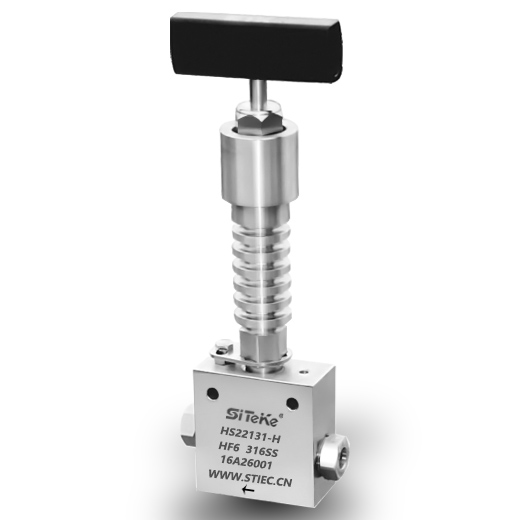

手控高低温阀

极端温度选项可在低，中，高微计量等阀门系列；在极端温度下可靠的运行寿命；温度可选范围：-100℉（-73℃）~800℉（427℃）；广泛的材料选择。

功能特点产品参数安装尺寸图

极端温度选项可在低，中，高微计量等阀门系列；在极端温度下可靠的运行寿命。

温度可选范围：-100℉（-73℃）~800℉（427℃）；广泛的材料选择。

产品参数

工作压力

型号目录

通径

尺寸

阀板孔

块厚度

Pressure

Catalog Number

O.D.Tube

Orifice

Dimensions(mm)

Valve Panel Hole

Block Thick-ness

2Kpsi

HS2012#-H/L

1/4”

2.8mm

172

HS2013#-H/L

3/8”

4.5mm

176

HS2014#-H/L

9/16”

7mm

160

HS2016#-H/L

3/4”

11.1mm

160

HS2018#-H/L

1”

14.3mm

160

3Kpsi

HS3012#-H/L

1/4”

2.4mm

172

HS3013#-H/L

3/8”

3.2mm

176

HS3014#-H/L

9/16”

3.5mm

176

6Kpsi

HS6012#-H/L

1/4”

2mm

172

HS6013#-H/L

3/8”

2mm

172

HS6014#-H/L

9/16”

3mm

176

注：#表示阀门形式（1.直通2.直角……），*阀体尺寸与手阀阀体一致

应用行业

高温阀门主要用于蒸汽系统、核电、电厂、锅炉、火力、高温介质等场合作为切断、调节截止等控制使用；

低温阀门工作条件苛刻，其工作介质大部分为易燃、易爆、渗透性强的物质，因此，低温阀门的设计、制造、检验与通用阀门相比有很大的区别。

主要特征

极端温度选项可在低，中，高微计量等阀门系列；

在极端温度下可靠的运行寿命；

温度可选范围：-100℉（-73℃）~800℉（427℃）；

广泛的材料选择。

结构尺寸图
