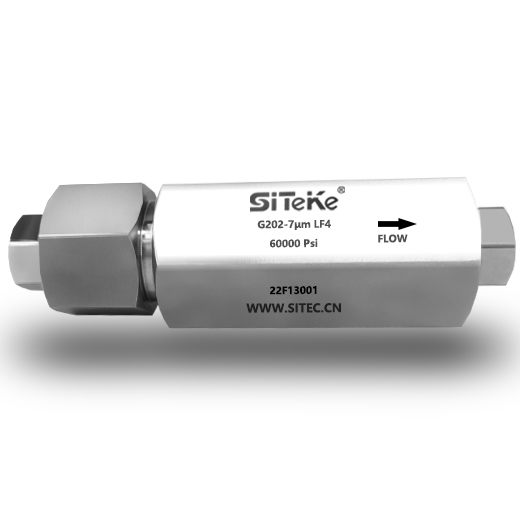

管式过滤器

最高工作压力：60,000psi（4,137bar）过滤元件的公称孔尺寸为 7μm、40μm 和 60μm。标准工作温度：-50℃ ~204℃ (-60F~400F) •Operating temperature: -50 ℃to 204 ℃( -60 Fto 400 F) •在流动状态下，压力差不可超过1,000psi(69bar)。工作介质：气体、油品、水。

功能特点产品参数安装尺寸图

过滤元件的公称孔尺寸：将过滤元件浸入测试液体中，通过从过滤元件表面形成气泡所需要的压力而计算出来的最大孔径。

过滤器推荐用于同时要求大过滤面积和高流量的高压系统中，其广泛应用于化学处理与工业领域，这种杯型设计的有效过滤面积约为圆盘式的6倍。

产品参数

目录	压力等级	连接类型	通径	过滤精度	过滤面积	尺寸
Catalog Number	Pressure Rating(psi)	Connection Type	Orifi ce (mm)	（μm）	（mm²）	Dimensions (mm)

						A	B	C(Hex)
G202-7μm	20,000	LF4	2.7	7	530	60.5	72.9	22
G202-40μm	20,000			40
G202-60μm	20,000			60
G203-7μm	20,000	LF6	5.1	7	530	71.8	85	27
G203-40μm	20,000			40
G203-60μm	20,000			60
G204-7μm	20,000	LF9	7.8	7	1000	92	110	36
G204-40μm	20,000			40
G204-60μm	20,000			60
G206-7μm	20,000	LF12	11.1	7	3960	146	167	50
G206-40μm	20,000			40
G206-60μm	20,000			60
G208-7μm	20,000	LF16	14.3	7	3960	146	167	50
G208-40μm	20,000			40
G208-60μm	20,000			60

目录	压力等级	连接类型	通径	过滤精度	过滤面积	尺寸
Catalog Number	Pressure Rating(psi)	Connection Type	Orifi ce (mm)	（μm）	（mm²）	Dimensions (mm)

						A	B	C(Hex)
G302/602-7μm	30/60000	HF4	2.3	7	530	86	108	36
G302/602-40μm	30/60000			40
G302/602-60μm	30/60000			60
G303/602-7μm	30/60000	HF6	3.2	7	530	86	113	36
G303/602-40μm	30/60000			40
G303/602-60μm	30/60000			60
G304/602-7μm	30/60000	HF9	4.8	7	530	103	134	42
G304/602-40μm	30/60000			40
G304/602-60μm	30/60000			60

选型说明

控制类型	工作压力	连接管外径	链接类型	阀门类别	过滤精度
G 过滤器	20 20000psi	1 1/8"O.D.	无标准连接	H 高温阀	7 7μm
	30 30000psi	2 1/4"O.D.	T NPT	L 低温阀	40 40μm
	60 60000psi	3 3/8"O.D.	R G、BSPP	H₂ 氢气	60 60μm
		4 9/16"O.D.	C Rc、RT、ZG
		6 3/4"O.D.	K 单卡套
		8 1"O.D.

主要特征

STK高压过滤器过滤高压气体或液体。过滤器元件可以轻松更换，无需首先拆卸管前的过滤器。滤芯由烧结材料制成，孔径为5µm或10µm。

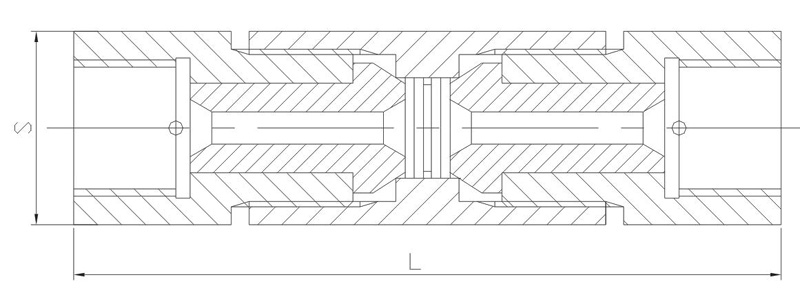

结构尺寸图

暂无评价

上一个 : 基本型气控针阀下一个 : 手控卡套针阀

功能特点

过滤元件的公称孔尺寸：将过滤元件浸入测试液体中，通过从过滤元件表面形成气泡所需要的压力而计算出来的最大孔径。

过滤器推荐用于同时要求大过滤面积和高流量的高压系统中，其广泛应用于化学处理与工业领域，这种杯型设计的有效过滤面积约为圆盘式的6倍。

产品参数

目录	压力等级	连接类型	通径	过滤精度	过滤面积	尺寸
Catalog Number	Pressure Rating(psi)	Connection Type	Orifi ce (mm)	（μm）	（mm²）	Dimensions (mm)

						A	B	C(Hex)
G202-7μm	20,000	LF4	2.7	7	530	60.5	72.9	22
G202-40μm	20,000			40
G202-60μm	20,000			60
G203-7μm	20,000	LF6	5.1	7	530	71.8	85	27
G203-40μm	20,000			40
G203-60μm	20,000			60
G204-7μm	20,000	LF9	7.8	7	1000	92	110	36
G204-40μm	20,000			40
G204-60μm	20,000			60
G206-7μm	20,000	LF12	11.1	7	3960	146	167	50
G206-40μm	20,000			40
G206-60μm	20,000			60
G208-7μm	20,000	LF16	14.3	7	3960	146	167	50
G208-40μm	20,000			40
G208-60μm	20,000			60

目录	压力等级	连接类型	通径	过滤精度	过滤面积	尺寸
Catalog Number	Pressure Rating(psi)	Connection Type	Orifi ce (mm)	（μm）	（mm²）	Dimensions (mm)

						A	B	C(Hex)
G302/602-7μm	30/60000	HF4	2.3	7	530	86	108	36
G302/602-40μm	30/60000			40
G302/602-60μm	30/60000			60
G303/602-7μm	30/60000	HF6	3.2	7	530	86	113	36
G303/602-40μm	30/60000			40
G303/602-60μm	30/60000			60
G304/602-7μm	30/60000	HF9	4.8	7	530	103	134	42
G304/602-40μm	30/60000			40
G304/602-60μm	30/60000			60

选型说明

控制类型	工作压力	连接管外径	链接类型	阀门类别	过滤精度
G 过滤器	20 20000psi	1 1/8"O.D.	无标准连接	H 高温阀	7 7μm
	30 30000psi	2 1/4"O.D.	T NPT	L 低温阀	40 40μm
	60 60000psi	3 3/8"O.D.	R G、BSPP	H₂ 氢气	60 60μm
		4 9/16"O.D.	C Rc、RT、ZG
		6 3/4"O.D.	K 单卡套
		8 1"O.D.
