溢流阀

工作压力范围:50~10,000psi,标准材料:316,标准密封材料 NBR ,PTFE填料和尼龙阀座,入口连接1/4"NPT,出口1/4"NPT,易于在现场调节。FRV系列溢流阀提供可靠的排气,这些精密阀门专为压力气体设计系统,低温系统,石油化工应用和其他特殊系统。能够处理空气、气体、和液体.FRV10/FRV20溢流阀采用软阀座设计,能够在设定压力下可靠地排放气体(3,000 psi ~21,000 psi)。工作温度范围:0C 32(F)~204C(400F)。软阀座设计提供了良好密封,可重复弹出和复位。此外,软阀座阀比金属阀座安全阀具有更高的循环使用寿命,不推荐用于液氮或液态二氧化碳。 FRV30/FRV45溢流阀采用金属阀座设计,工作温度范围:-252C(-421F)~204C(400F)。 通径大小:范围从2.7mm ~6.35mm。 溢流阀的开启与压力增加成比例。因此,它们不推荐用于要求在设定压力下立即实现阀门全流量的应用场合(例如分解、聚合反应等)。 溢流阀的全流量定义为超过10%设置压力。

溢流阀

功能特点 产品参数 安装尺寸图

工作压力范围:50~10,000psi,标准材料:316,标准密封材料 NBR ,PTFE填料和尼龙阀座,入口连接1/4"NPT,出口1/4"NPT,易于在现场调节。

FRV系列溢流阀提供可靠的排气,这些精密阀门专为压力气体设计系统,低温系统,石油化工应用和其他特殊系统。能够处理空气、气体、和液体.

FRV10/FRV20溢流阀采用软阀座设计,能够在设定压力下可靠地排放气体(3,000 psi ~21,000 psi)。

工作温度范围:0°C 32(°F)~204°C(400°F)。

软阀座设计提供了良好密封,可重复弹出和复位。此外,软阀座阀比金属阀座安全阀具有更高的循环使用寿命,不推荐用于液氮或液态二氧化碳。

FRV30/FRV45溢流阀采用金属阀座设计,工作温度范围:-252°C(-421°F)~204°C(400°F)。

通径大小:范围从2.7mm ~6.35mm。

溢流阀的开启与压力增加成比例。因此,它们不推荐用于要求在设定压力下立即实现阀门全流量的应用场合(例如分解、聚合反应等)。

溢流阀的全流量定义为超过10%设置压力。


产品参数


RV溢流阀参数表
目录压力等级通径额定使用介质
Catalog   NumberPressure Rating(psi)Orifi ce (mm)Rated(Cv)气体或液体




RV-0650~60003.60.27
RV-101000~100001.60.12
RV-2010000~200001.60.12


FV溢流阀参数表
Catalog   NumberConnection Size and   Type
    连接尺寸和类型
Orifice
     Diameter inches (mm)
Pressure Ratting psiDimensions
    Incher(mm)
Inlet
    Connection
Outlet
    Connection NPT
MinimumMaximumMaximum
SettingSettingBack Pressure
目录入口接头出口接头通径最低设置最大设置最大背压尺寸
FRV-10LF9NPT3/4"6.35300011000500239
FRV-20LF9NPT3/4"3.961100021000239
FRV-30HF9NPT3/4"3.182100030000251.5
FRV-45HF9NPT1/2"2.73000045000360



主要特征


STK针阀提供了最大限度的安全性和可靠性,即使在不利的操作条件下,阀门可以安装在任何方向,可以有效密封气体和液体介质。

阀针与阀杆为非旋转设计。因此增加了阀门的寿命和可靠性。承压部件由优质耐腐蚀不锈钢制成。

所有针阀记录了序列号的可靠性。提供所有保压部件的完整可追溯性。



结构尺寸图



暂无评价

功能特点

工作压力范围:50~10,000psi,标准材料:316,标准密封材料 NBR ,PTFE填料和尼龙阀座,入口连接1/4"NPT,出口1/4"NPT,易于在现场调节。

FRV系列溢流阀提供可靠的排气,这些精密阀门专为压力气体设计系统,低温系统,石油化工应用和其他特殊系统。能够处理空气、气体、和液体.

FRV10/FRV20溢流阀采用软阀座设计,能够在设定压力下可靠地排放气体(3,000 psi ~21,000 psi)。

工作温度范围:0°C 32(°F)~204°C(400°F)。

软阀座设计提供了良好密封,可重复弹出和复位。此外,软阀座阀比金属阀座安全阀具有更高的循环使用寿命,不推荐用于液氮或液态二氧化碳。

FRV30/FRV45溢流阀采用金属阀座设计,工作温度范围:-252°C(-421°F)~204°C(400°F)。

通径大小:范围从2.7mm ~6.35mm。

溢流阀的开启与压力增加成比例。因此,它们不推荐用于要求在设定压力下立即实现阀门全流量的应用场合(例如分解、聚合反应等)。

溢流阀的全流量定义为超过10%设置压力。


产品参数

产品参数


RV溢流阀参数表
目录压力等级通径额定使用介质
Catalog   NumberPressure Rating(psi)Orifi ce (mm)Rated(Cv)气体或液体




RV-0650~60003.60.27
RV-101000~100001.60.12
RV-2010000~200001.60.12


FV溢流阀参数表
Catalog   NumberConnection Size and   Type
    连接尺寸和类型
Orifice
     Diameter inches (mm)
Pressure Ratting psiDimensions
    Incher(mm)
Inlet
    Connection
Outlet
    Connection NPT
MinimumMaximumMaximum
SettingSettingBack Pressure
目录入口接头出口接头通径最低设置最大设置最大背压尺寸
FRV-10LF9NPT3/4"6.35300011000500239
FRV-20LF9NPT3/4"3.961100021000239
FRV-30HF9NPT3/4"3.182100030000251.5
FRV-45HF9NPT1/2"2.73000045000360



主要特征


STK针阀提供了最大限度的安全性和可靠性,即使在不利的操作条件下,阀门可以安装在任何方向,可以有效密封气体和液体介质。

阀针与阀杆为非旋转设计。因此增加了阀门的寿命和可靠性。承压部件由优质耐腐蚀不锈钢制成。

所有针阀记录了序列号的可靠性。提供所有保压部件的完整可追溯性。

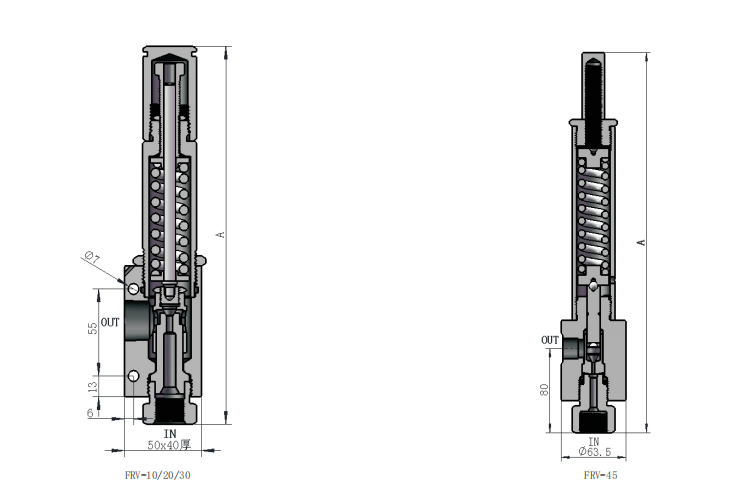

安装尺寸图

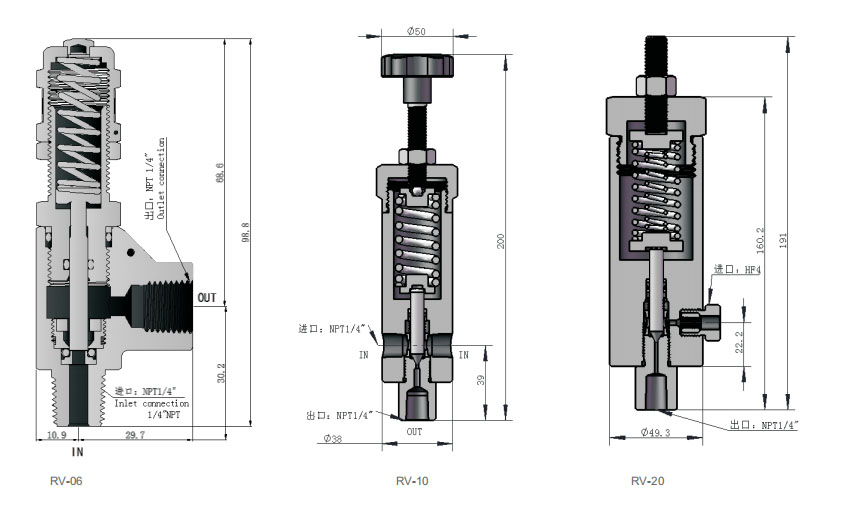

结构尺寸图
