产品参数
| 型号 | 驱动气接口
（AIR IN） | A | B | C | D | E | F | G | 安装孔 | 重量/kg |
| 2AH512 | G1/2" | 414 | 313 | 90 | 94 | 172 | 100 | 240 | 4-φ12*22 | 23 |
| 2AH630 | G1/2" | 414 | 313 | 90 | 94 | 172 | 100 | 240 | 4-φ12*22 | 23 |
| 2AH800 | G1/2" | 414 | 313 | 90 | 94 | 172 | 100 | 240 | 4-φ12*22 | 23 |
| 型号 | 活塞/
杆直径∅(mm) | 每冲程流量(mL) | 液体进口IN | 液体出口OUT | 最大输出bar@驱动8.3bar | 输出液体压力（bar)1bar=0.1MPa=1.019kg/cm² |
|
|
|
| 0 | 100 | 200 | 300 | 400 | 500 | 600 | 700 | 900 | 1200 | 1700 | 2200 | 2700 | 3600 | 4500 | 5400 |
| 流量 升/分钟（L/min） |
|
|
|
| 2AH512 | 10 | 3.93 | PT1/4" | HF4 | 4249 | 0.47 | 0.45 | 0.43 | 0.41 | 0.39 | 0.35 | 0.31 | 0.28 | 0.24 | 0.2 | 0.16 | 0.14 | 0.12 | 0.1 |
|
|
| 2AH630 | 9 | 3.18 | PT1/4" | HF4 | 5312 | 0.38 | 0.37 | 0.37 | 0.35 | 0.33 | 0.32 | 0.29 | 0.25 | 0.22 | 0.19 | 0.16 | 0.14 | 0.13 | 0.14 | 0.08 |
|
| 2AH800 | 8 | 2.15 | PT1/4" | HF4 | 6640 | 0.3 | 0.29 | 0.29 | 0.28 | 0.26 | 0.25 | 0.23 | 0.2 | 0.18 | 0.15 | 0.13 | 0.11 | 0.1 | 0.1 | 0.09 | 0.06 |

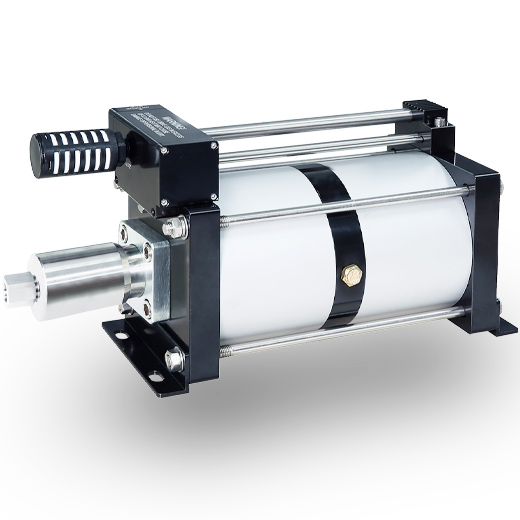

应用场景
| 2AH系列气液增压泵适用于各种爆破测试的设备配套 | （包括但不限于软管，钢管，液压螺母，液压工具，高压阀门管件，各类容器的爆破测试，屈服测试，变形量测试和强度测试）。 |
主要特征
基于静态压力下，驱动气压7bar时，耗气量为1.6m³/min；
驱动压力1bar-8.3bar(14.5bar-120.35psi)，2AH系列为双驱动活塞（φ160mm*2）；
高压端均由不锈钢制造，驱动部分由铝合金制造；
关于介质：2AH系列可以适用水，液压油，有机溶液，但是介质的过滤精度要求更高，建议过滤精度至少7μm；
关于接口：如需特殊介质接口需订货时说明；
