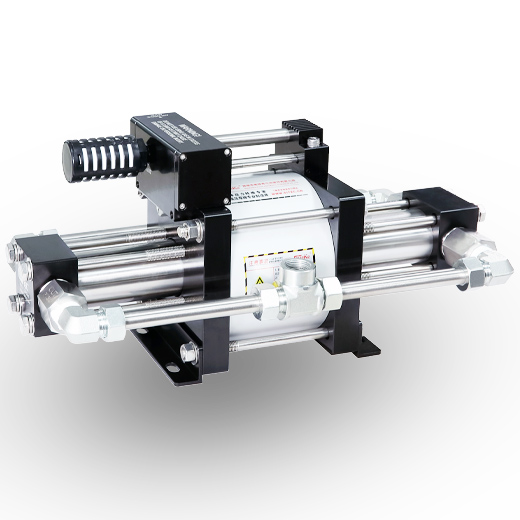

AT系列AT04-AT07-AT10-AT16-AT20-AT28气液增压泵

最大输出压力:33.2MPa.增压比:1:4工作介质:无腐蚀性液体.驱动介质:压缩空气.驱动进气口压力范围0.1-0.83MPa,(为了产品使用寿命考虑,建议驱动进气压力0.7MPa) 基于0.7MPa驱动空气压力时最大耗气量:1m³/min每冲程排量:401.2ML 低压介质进口接头尺寸:PT3/4”高压介质出口接头尺寸:PT3/4”

AT系列AT04-AT07-AT10-AT16-AT20-AT28气液增压泵

功能特点 产品参数 安装尺寸图

  • AT系列气液增压泵是压缩空气单驱动双作用液体增压泵,具有安全性高,输出压力高,流量更大的优点;

  • 输出压力最高可达3320bar,相同压力比下输出流量币AH系列更大;

  • 气体驱动使介质在传输过程中不产生热,火花和火焰,增压安全;

  • 无需空气管路润滑,从节省成本并防止污染;

  • 适用于大多数液体和液化气体,并能在预定压力下保压无能耗,自动吸液,自动保压,自动补压;

  • 产品结构紧凑,可靠性强,应用领域广。

产品参数


型号驱动气接口
(AIR IN)
ABCDEFGH安装孔重量/kg
AT04G1/2"575.8218178.894240172100/4-φ12*2222
AT07G1/2"53821816094240172100/4-φ12*2219
AT10G1/2"542218162942401721003204-φ12*2220
AT16G1/2"453218115942401721003204-φ12*2223
AT20G1/2"458218120942401721003204-φ12*2223
AT28G1/2"424218103942401721003204-φ12*2218


型号活塞/
杆直径∅(mm)
每冲程流量(mL)液体进口IN液体出口OUT最大输出bar@驱动8.3bar输出液体压力(bar)1bar=0.1MPa=1.019kg/cm²
0204070100150200
流量 升/分钟(L/min)
AT0480401.92PT3/4"PT3/4"33.290.3730.150



AT0763249.25PT3/4"PT3/4"58.156.0918.699.370


AT1050235.5PT3/4"PT3/4"8335.3423.5717.691.870

AT1640188.5PT3/4"PT3/4"132.822.621713.211.34.71

AT2035144.32PT3/4"PT3/4"16617.3214.4312.9911.5510.10
AT2830106.03PT1/2"PT1/2"232.412.7210.69.458.485.396.360


应用场景


AT系列气液增压泵适用于输出压力与流量要求都高的场合水压测试,爆破试验(包括但不限于阀门,压力容器,压力开关,软管,防喷器等受压元器件)
车辆制动系统的增压压力表和传感器的校准
水喷射用于切割和清洗泄露测试,油气井停机系统
井口设备的运行和控制液压其中结构的升降


主要特征


基于静态压力下,驱动气压7bar时,耗气量为1.0m³/min;

驱动压力1bar-8.3bar(14.5bar-120.35psi),AT系列为单驱动活塞(φ160mm);

高压端均由不锈钢制造,驱动部分由铝合金制造;

AT系列标准产品介质为水,油,订货编码如:AT64(系列代码+增压比);

关于介质:AT系列可以适用制动液,液化气体等多种介质,订货编码如:AT20-CO₂(系列代码+增压比+增压介质);

关于接口:如需特殊介质接口需订货时说明;


结构尺寸图



暂无评价

功能特点
  • AT系列气液增压泵是压缩空气单驱动双作用液体增压泵,具有安全性高,输出压力高,流量更大的优点;

  • 输出压力最高可达3320bar,相同压力比下输出流量币AH系列更大;

  • 气体驱动使介质在传输过程中不产生热,火花和火焰,增压安全;

  • 无需空气管路润滑,从节省成本并防止污染;

  • 适用于大多数液体和液化气体,并能在预定压力下保压无能耗,自动吸液,自动保压,自动补压;

  • 产品结构紧凑,可靠性强,应用领域广。
产品参数

产品参数


型号驱动气接口
(AIR IN)
ABCDEFGH安装孔重量/kg
AT04G1/2"575.8218178.894240172100/4-φ12*2222
AT07G1/2"53821816094240172100/4-φ12*2219
AT10G1/2"542218162942401721003204-φ12*2220
AT16G1/2"453218115942401721003204-φ12*2223
AT20G1/2"458218120942401721003204-φ12*2223
AT28G1/2"424218103942401721003204-φ12*2218


型号活塞/
杆直径∅(mm)
每冲程流量(mL)液体进口IN液体出口OUT最大输出bar@驱动8.3bar输出液体压力(bar)1bar=0.1MPa=1.019kg/cm²
0204070100150200
流量 升/分钟(L/min)
AT0480401.92PT3/4"PT3/4"33.290.3730.150



AT0763249.25PT3/4"PT3/4"58.156.0918.699.370


AT1050235.5PT3/4"PT3/4"8335.3423.5717.691.870

AT1640188.5PT3/4"PT3/4"132.822.621713.211.34.71

AT2035144.32PT3/4"PT3/4"16617.3214.4312.9911.5510.10
AT2830106.03PT1/2"PT1/2"232.412.7210.69.458.485.396.360


应用场景


AT系列气液增压泵适用于输出压力与流量要求都高的场合水压测试,爆破试验(包括但不限于阀门,压力容器,压力开关,软管,防喷器等受压元器件)
车辆制动系统的增压压力表和传感器的校准
水喷射用于切割和清洗泄露测试,油气井停机系统
井口设备的运行和控制液压其中结构的升降


主要特征


基于静态压力下,驱动气压7bar时,耗气量为1.0m³/min;

驱动压力1bar-8.3bar(14.5bar-120.35psi),AT系列为单驱动活塞(φ160mm);

高压端均由不锈钢制造,驱动部分由铝合金制造;

AT系列标准产品介质为水,油,订货编码如:AT64(系列代码+增压比);

关于介质:AT系列可以适用制动液,液化气体等多种介质,订货编码如:AT20-CO₂(系列代码+增压比+增压介质);

关于接口:如需特殊介质接口需订货时说明;


安装尺寸图

结构尺寸图



AT系列AT04-AT07-AT10-AT16-AT20-AT28气液增压泵
最大输出压力:33.2MPa.增压比:1:4工作介质:无腐蚀性液体.驱动介质:压缩空气.驱动进气口压力范围0.1-0.83MPa,(为了产品使用寿命考虑,建议驱动进气压力0.7MPa) 基于0.7MPa驱动空气压力时最大耗气量:1m³/min每冲程排量:401.2ML 低压介质进口接头尺寸:PT3/4”高压介质出口接头尺寸:PT3/4”
