产品参数

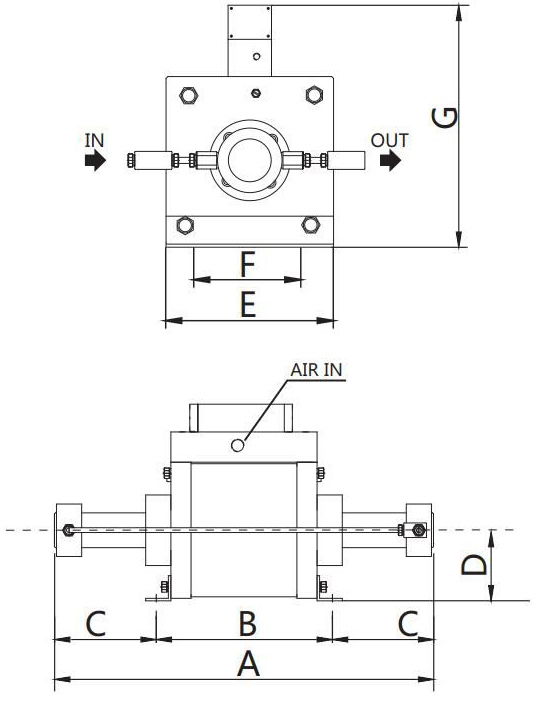

| 型号 | 驱动气接口
（AIR IN） | A | B | C | D | E | F | G | 安装孔 | 重量/kg |
| GT69 | PT3/4" | 752 | 350 | 201 | 140 | 270 | 150 | 390 | 4-φ16*32 | 62 |
| GT100 | PT3/4" | 752 | 350 | 201 | 140 | 270 | 150 | 390 | 4-φ16*32 | 62 |
| GT156 | PT3/4" | 752 | 350 | 201 | 140 | 270 | 150 | 390 | 4-φ16*32 | 61 |
| GT190 | PT3/4" | 752 | 350 | 201 | 140 | 270 | 150 | 390 | 4-φ16*32 | 61 |
| GT240 | PT3/4" | 752 | 350 | 201 | 140 | 270 | 150 | 390 | 4-φ16*32 | 61 |
| 型号 | 活塞/
杆直径∅(mm) | 每冲程流量(mL) | 液体进口IN | 液体出口OUT | 最大输出bar@驱动8.3bar | 输出液体压力（bar)1bar=0.1MPa=1.019kg/cm² |
| 0 | 20 | 40 | 70 | 100 | 150 | 200 | 300 | 400 | 500 | 600 | 700 | 900 | 1200 | 1700 | 2350 |
| 流量 升/分钟（L/min） |
|
|
|
|
|
|
| GT69 | 30 | 197.92 | NPT1/2" | NPT1/2" | 572 | 19.79 | 15.83 | 13.85 | 11.88 | 9.9 | 9.9 | 8.91 | 7.92 | 6.27 | 5.94 | 0 |
|
|
|
|
|
| GT100 | 25 | 137.44 | NPT1/2" | NPT1/2" | 830 | 13.74 | 11.68 | 11 | 9.62 | 8.93 | 8.25 | 7.56 | 6.87 | 6.18 | 5.5 | 4.81 | 4.12 | 0 |
|
|
|
| GT156 | 20 | 87.96 | NPT3/8" | HF6 | 1295 | 8.8 | 7.92 | 7.48 | 7.04 | 6.16 | 5.72 | 5.28 | 4.84 | 4.4 | 3.96 | 3.52 | 3.08 | 2.64 | 2.2 | 0 |
|
| GT190 | 18 | 71.25 | NPT3/8" | HF6 | 1577 | 7.13 | 6.41 | 6.06 | 5.7 | 5.34 | 4.99 | 4.63 | 4.28 | 3.92 | 3.56 | 3.21 | 2.85 | 2.49 | 2.14 | 0 |
|
| GT240 | 16 | 56.3 | NPT3/8" | HF6 | 2116 | 5.63 | 5.35 | 5.07 | 47.86 | 4.5 | 4.22 | 3.94 | 3.66 | 3.38 | 3.1 | 2.82 | 2.53 | 2.36 | 2.25 | 1.97 | 0 |
应用场景
| 大容积的压力试验或爆破试验 | 试验容器内介质的预充 |
| 造纸行业的水切割应用 | 有机物喷射清洗应用 |
| 油气井口化学试剂注入 | 过盈配合轴套，缸套的压力，压出动力 |
| 在防爆环境下的流体输送 | 试验容器内介质的预充 |
| CO₂充装，制冷剂充装 |
|
主要特征
基于静态压力下，驱动气压7bar时，耗气量为2m³/min；
驱动压力1bar-8.3bar(14.5bar-120.35psi)，GT系列驱动活塞（φ250mm）；
高压端可定制特殊材料，如：17-4PH，440C，316等；
GT系列控制方式为先导气控制，较之传统控制更可靠，更方便与相关阀门联动控制；
特殊的连接方式：
GT系列可以提供除标准接口之外的螺纹，订货编码如：GT25-G（系列代码+增压比+螺纹代码）；
特殊介质订货方式：
GT系列可以适用液态二氧化碳，订货编码如：GT25-CO₂（系列代码+增压比+增压介质）
