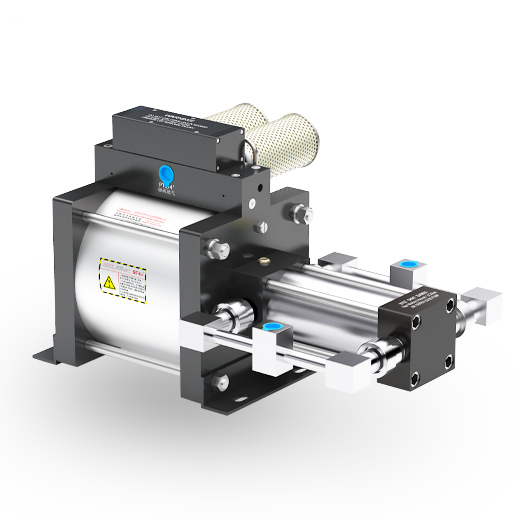

ZB系列ZB06-ZB10气液增压泵

增压介质: 冷媒;驱动介质: 压缩空气;最大输出压力: 3.32MPa;驱动空气压力范围: 1bar驱动气压8.3bar;基于0.7MPa驱动空气压力时最大耗气量: 1m³/min; 1g/cm标准状态下流量: 400g/s;介质进出口接口尺寸: RC1/2。

ZB系列ZB06-ZB10气液增压泵

功能特点 产品参数 安装尺寸图

  • ZB系列冷媒增压泵是压缩空气单驱动单作用冷媒增压泵,具有安全性高,介质无污染,运行成本低,产品便携,可连续启停,易维护等优点;

  • 驱动气体无需润滑并与增压介质完全分开,保证介质清洁;

  • 气体驱动使液体传输过程中不产生热,火花和火焰,安全增压;

  • 适用于R22,R134A,R407C,R410A等多种介质,可以适用液态和气态冷媒;

  • 重量轻,总重量在17-50KG,便于携带,方便作业;

产品参数


型号驱动气接口
    (AIR IN)
ABCDEFGHI安装孔重量/kg
4ZB06PT3/4"665350295140150270390390/4-φ12*2251
4ZB10PT3/4"665350295140150270390390/4-φ12*2250


适用介质表
冷媒种类化学名称临界压力/MPa临界温度/℃沸点/℃冷媒种类化学名称临界压力/MPa临界温度/℃沸点/℃
*R12二氟二氯甲烷4.14111.97-29.8R410aR410a4.9572.551.6
*R22二氟一氯甲烷4.9196.15-40.8R407C二氟甲烷4.61986.7436.1-43.4
R32二氟甲烷5.80878.52-51.7R290丙烷4.2596.6742.2
*R134a四氟乙烷4.07101.1-26.5*号标注为特殊介质,订货时须注明;


参数表
型号增压比Min介质入口压力Pi(bar)Max介质出口压力Po(bar)冷媒出口压力计算公式Po冷媒入口IN冷媒OUT1g/CM标态密度下流量g/s
4ZB066:13.4486Pa+PiPT1"PT1"1600
4ZB1010:13.48310Pa+PiPT3/4"PT3/4"900


应用场景


常用于制冷剂(冷媒)的增压,输送,回收


主要特征


考虑应用场景的特殊性,ZB系列冷媒增压泵适用于全天候,连续性使用;

多种介质应用对其零件部和密封件的通用性和稳定性提出更高的要求;

加长的导向设计,使冷媒增压泵稳定性更佳;

ZB系列标准产品不配管,订货编码如:ZB05(系列代码+增压比);

特殊的配管方式:

ZB系列可以提供T型配管方式,与单向阀成180配管,订货编码如:ZB05-T(系列代码+增压比+方向代码);

T代表平型配管,D代表单边配管,F代表垂直配管;

特殊产品的说明:关于介质:

ZB系列冷媒增压泵订货时必须注明使用介质,特殊型号后缀:如ZB05-R22,ZB07-CO₂;

关于接口:如需特殊接口需订货时说明。



结构尺寸图



暂无评价

功能特点
  • ZB系列冷媒增压泵是压缩空气单驱动单作用冷媒增压泵,具有安全性高,介质无污染,运行成本低,产品便携,可连续启停,易维护等优点;

  • 驱动气体无需润滑并与增压介质完全分开,保证介质清洁;

  • 气体驱动使液体传输过程中不产生热,火花和火焰,安全增压;

  • 适用于R22,R134A,R407C,R410A等多种介质,可以适用液态和气态冷媒;

  • 重量轻,总重量在17-50KG,便于携带,方便作业;
产品参数

产品参数


型号驱动气接口
    (AIR IN)
ABCDEFGHI安装孔重量/kg
4ZB06PT3/4"665350295140150270390390/4-φ12*2251
4ZB10PT3/4"665350295140150270390390/4-φ12*2250


适用介质表
冷媒种类化学名称临界压力/MPa临界温度/℃沸点/℃冷媒种类化学名称临界压力/MPa临界温度/℃沸点/℃
*R12二氟二氯甲烷4.14111.97-29.8R410aR410a4.9572.551.6
*R22二氟一氯甲烷4.9196.15-40.8R407C二氟甲烷4.61986.7436.1-43.4
R32二氟甲烷5.80878.52-51.7R290丙烷4.2596.6742.2
*R134a四氟乙烷4.07101.1-26.5*号标注为特殊介质,订货时须注明;


参数表
型号增压比Min介质入口压力Pi(bar)Max介质出口压力Po(bar)冷媒出口压力计算公式Po冷媒入口IN冷媒OUT1g/CM标态密度下流量g/s
4ZB066:13.4486Pa+PiPT1"PT1"1600
4ZB1010:13.48310Pa+PiPT3/4"PT3/4"900


应用场景


常用于制冷剂(冷媒)的增压,输送,回收


主要特征


考虑应用场景的特殊性,ZB系列冷媒增压泵适用于全天候,连续性使用;

多种介质应用对其零件部和密封件的通用性和稳定性提出更高的要求;

加长的导向设计,使冷媒增压泵稳定性更佳;

ZB系列标准产品不配管,订货编码如:ZB05(系列代码+增压比);

特殊的配管方式:

ZB系列可以提供T型配管方式,与单向阀成180配管,订货编码如:ZB05-T(系列代码+增压比+方向代码);

T代表平型配管,D代表单边配管,F代表垂直配管;

特殊产品的说明:关于介质:

ZB系列冷媒增压泵订货时必须注明使用介质,特殊型号后缀:如ZB05-R22,ZB07-CO₂;

关于接口:如需特殊接口需订货时说明。



安装尺寸图

结构尺寸图
