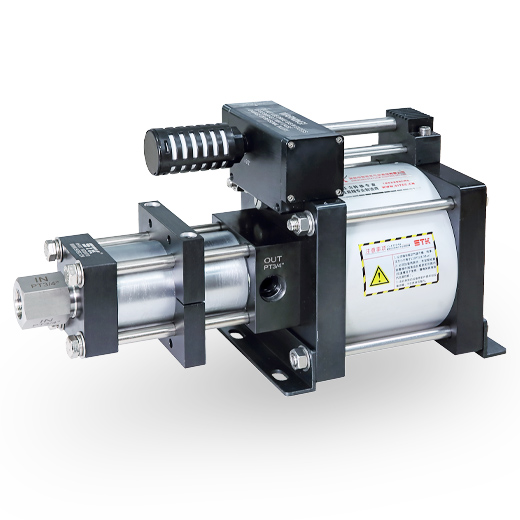

LH系列AH10T气驱液压动力泵

增压介质：液压油、纯水、液体CO₂等；最大流量： Max60L/H；驱动压力： 1bar-8.3bar；驱动气压： 7bar；泄露率： 50CC/72h；驱动颗粒： 5μm。

功能特点产品参数安装尺寸图

LH系列气驱液压动力泵是压缩空气单驱动单作用液体增压泵，具有安全性高，保压无能耗，自动补压，输出范围广的优点；
气体驱动不产生热，火花和火焰，安全增压；
适用于液压油，纯水，蒸馏水，负离子水，化学溶剂，软性化学制品和液态二氧化碳等大部分液体；
气体驱动无需润滑，避免周围环境受到油气污染，压缩空气驱动，运行成本底；

产品参数

系列	型号	驱动气接口(AIR IN)	A	B	C	D	E	F	G	安装孔	重量/kg
AH	AH10T	G1/2"	475	218	251	240	94	160	100	4-φ12*22	17

系列	型号	增压比	流量	出油(OUT)	进油（IN）
AH	AH10T	10:1	189.97ml/冲程	PT3/4"	PT3/4"

应用场景

LH系列气驱液压动力泵适用于各种气动液压站的动力源						各类液压夹具（金属加工的液压工装，异形件的液压夹具，快速更换模具等）的液压动力
各类型小型原件的静压动力单元						各类需要高压液压维持压力，补充压力的工况（冲床过载保护等）

主要特征

基于静态压力下，驱动气压7bar时，耗气量为0.7m³/min；

驱动压力1bar-8.3bar(14.5bar-120.35psi)，有一个驱动活塞（φ100mm）；

高压端均由不锈钢或碳钢制造，驱动部分由铝合金制造；

LH系列标准产品，订货编码如：LH25（系列代码+增压比）；

特殊介质订货方式：

LH系列可以适用多种介质，如适用甲醇，订货编码如：LH25-CH₄O（系列代码+增压比+增压介质）；

结构尺寸图
